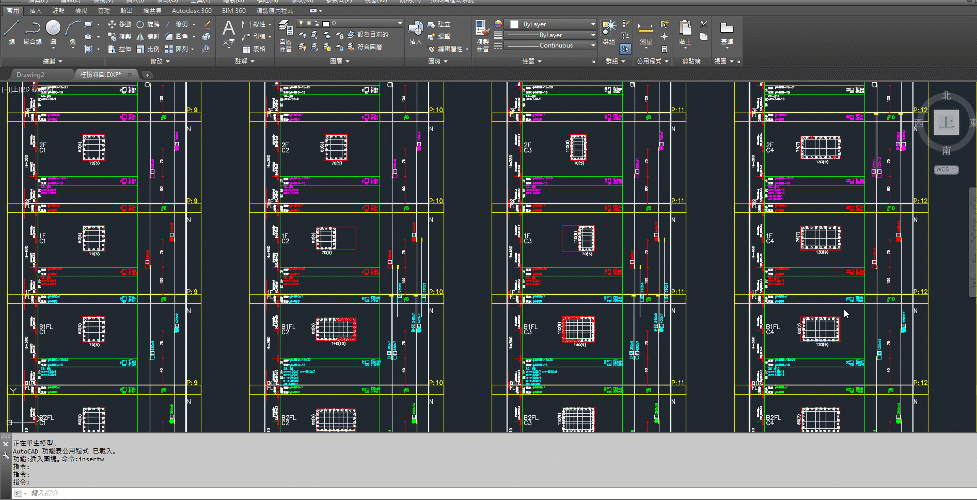

這一篇要帶大家計算「圍牆」的鋼筋數量。 文長! 完整教戰手冊! 大綱: 不是每個工程都有圍牆- 圍牆怎麼看? 圍牆的尺寸- 圖上沒標的時候怎麼抓? 實際計算一道牆的鋼筋數量 圍牆從哪裡看？ 不是每個工程都有圍牆。要怎麼知道你的工程有沒有圍牆呢？ 答案是要看「建築圖」。 找到建築平面圖，搜尋「圍牆」二字。 ▲一樓建築平面圖 上圖建築平面圖，不但有標出圍牆二字，而且直接幫我們把每一道圍牆的長度、高度標出來。 圖上 綠色的線條 就是圍牆線。這張圖非常清楚，有三道圍牆，高度都是250公分，而長度分別是1070、17、648公分。 如果圖上沒有標示圍牆尺寸的話怎麼辦？ 首先，圍牆長度，這個簡單，可以直接使用CAD量測功能去量測牆線的線長。 接著，圍牆高度，這個資訊在平面圖看不出來，要去立面、剖面圖去抓資料。 ▲從剖面圖找到圍牆，接著量測圍牆的高度。 圍牆的高度，要分成兩個部分-- 一樓板頂到牆頂、一樓板底到基礎板底。 以這個例子，一樓以上，我們量測出來是250公分；而一樓以下是120公分。 開始計算數量 有了圍牆的基本尺寸後，我們便能開始著手計算鋼筋數量了
