這一篇要帶大家計算「圍牆」的鋼筋數量。
文長! 完整教戰手冊!
大綱:
不是每個工程都有圍牆- 圍牆怎麼看?
圍牆的尺寸- 圖上沒標的時候怎麼抓?
實際計算一道牆的鋼筋數量
圍牆從哪裡看？
不是每個工程都有圍牆。要怎麼知道你的工程有沒有圍牆呢？
答案是要看「建築圖」。
找到建築平面圖，搜尋「圍牆」二字。
上圖建築平面圖，不但有標出圍牆二字，而且直接幫我們把每一道圍牆的長度、高度標出來。
圖上綠色的線條就是圍牆線。這張圖非常清楚，有三道圍牆，高度都是250公分，而長度分別是1070、17、648公分。
如果圖上沒有標示圍牆尺寸的話怎麼辦？
首先，圍牆長度，這個簡單，可以直接使用CAD量測功能去量測牆線的線長。
接著，圍牆高度，這個資訊在平面圖看不出來，要去立面、剖面圖去抓資料。

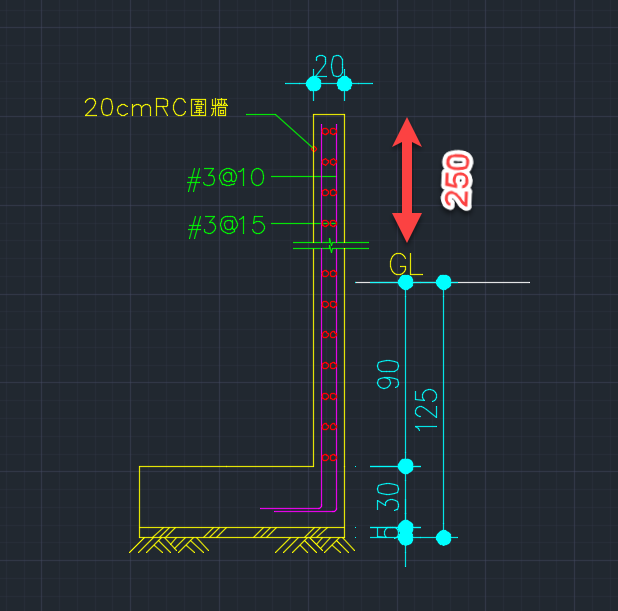

▲從剖面圖找到圍牆，接著量測圍牆的高度。
圍牆的高度，要分成兩個部分-- 一樓板頂到牆頂、一樓板底到基礎板底。
以這個例子，一樓以上，我們量測出來是250公分；而一樓以下是120公分。
開始計算數量
有了圍牆的基本尺寸後，我們便能開始著手計算鋼筋數量了。
找到本案的圍牆配筋圖。
我們來算三道圍牆中的第一道(648公分這道)
接下來，我們來計算
垂直筋的長度
垂直筋的支數
水平筋的長度
水平筋的支數
有了上面資料後，來計算鋼筋重量。
如果你覺得上面的項目計算完後就可以結束的話，那麼一定要繼續看下去。
因為圍牆的數量，不只有牆!
好了! 接下來非常硬核，準備好了嗎？
