Ld、Ldh 到底是什麼?

3.23.2018

標準圖上看到Ld、Ldh 到底是什麼意思呢? 讓我們繼續看下去。



簡單來說,Ld就是伸展長度



若不知道什麼是"伸展長度"的朋友,請先參考



《鋼筋撿料的法規-初步認識標準圖》

伸展長度是從哪裡開始算起?



我們看標準圖,下圖圈起來的地方可以看到標註Ld

樑鋼筋繼續往柱子延伸,這段延伸的鋼筋長度,就是伸展長度,也就是Ld

標準圖上會標明這個案件的Ld長度多少

我們在撿料的時候就依標準圖去做



▼下圖為樑撿料圖。黃色線是鋼筋線。綠色線以外的黃色線段,就是伸展長度。

我們在撿料的時候,到底這條黃色鋼筋線要畫超出柱子多少公分,就是參考Ld。



樑鋼筋遇到柱是否一定要彎鉤?還是可以伸展?

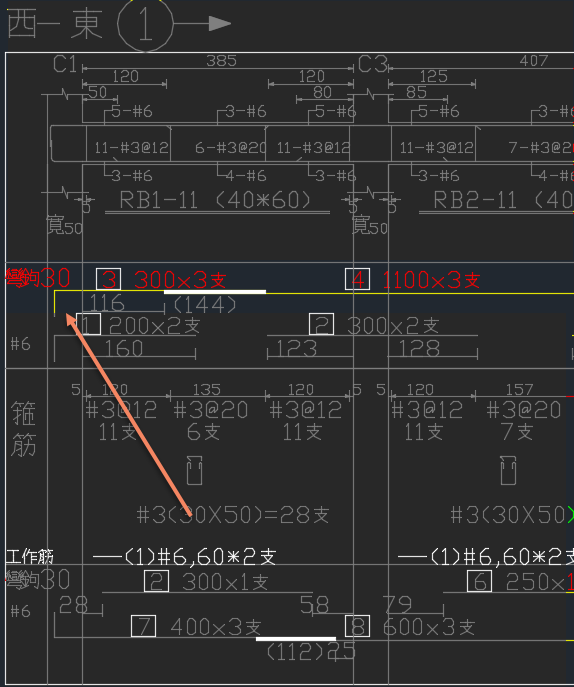

下圖樑撿料圖,鋼筋入柱彎鉤。但是,可不可以不彎鉤?

答案是可以的。要不要彎鉤,取決於柱寬。柱子夠寬的話,可以直接做伸展而不用彎鉤。



那你會問,到底怎樣是「夠寬」呢?



只要柱寬大於Ld,就可以做伸展而不用彎鉤。





Ldh是什麼?彎鉤的水平長度!



看到這,你應該有基本的概念了。那麼我們來說Ldh。



假設你今天樑鋼筋遇到柱,做了彎鉤。這個彎鉤的水平長度要多少?



答案就是Ldh。



這部分要特別留意。Ldh長度也是檢查重點之一,一定要留足長度。
