【電腦撿料】修改搭接位置

3.8.2019

哈囉今天要介紹的是,如何使用撿料軟體去修改搭接位置。



關於搭接相關的文章請看~



什麼是搭接

鋼筋搭接的5個常見問題

牆壁的預留筋要用伸展還是搭接長度?

快問快答-現場搭接長度不足?



(一)第一種方式:【事前設定】繪圖前設定參數



在電腦繪圖前,設定你想要的搭接方式(樑筋)。



選項(1)無論如何,下層搭接於兩倍樑深處

選項(2)樑長大於四倍樑深+搭接長度時,下層搭接於兩倍樑深處

選項(3)自行輸入搭接距離。例如輸入50,則全部下層搭接於柱邊50公分

...

(其他選項詳使用手冊)



(二)第二種方式:【事後微調】直接在圖上修改

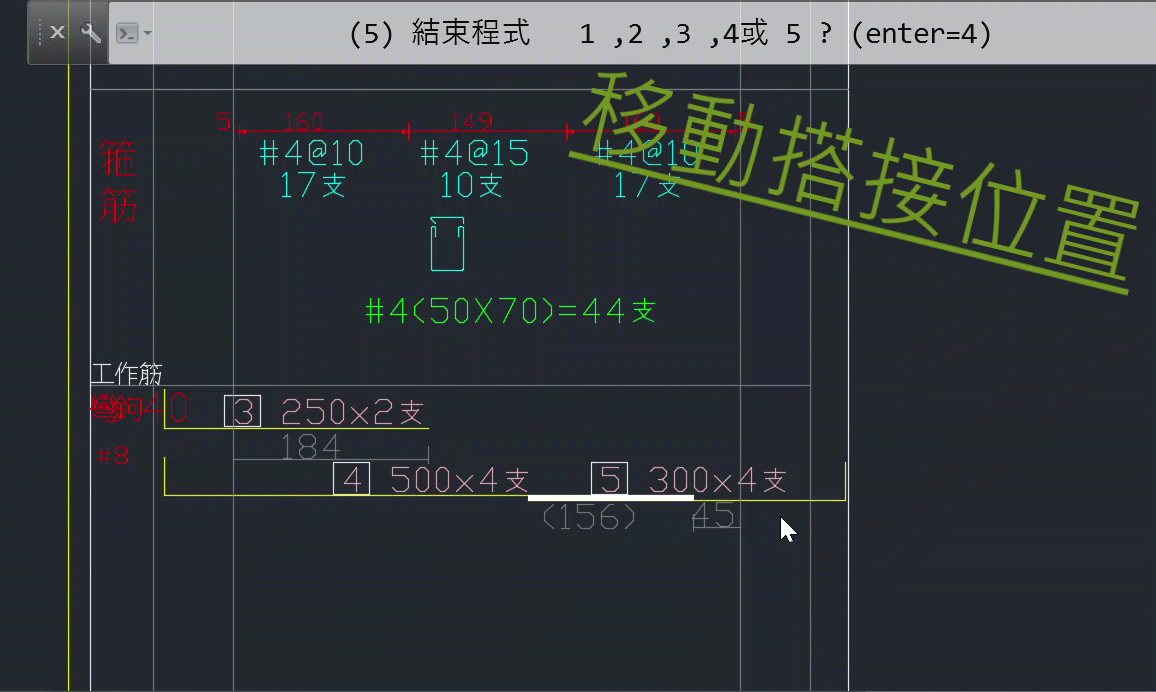

用第一種方式設定完參數後,電腦就會每根樑都照著設定的方式繪製搭接。但是,偶爾會有幾根樑,你想要人工調整位置。這時候,就在畫出來的圖上,點選「修改樑鋼筋」,並如下圖所示,移動搭接位置。





以上就是使用電腦繪製樑撿料圖時,繪製搭接的兩種方法。一個是事前設定,一個是事後微調。
