樑腰筋的常見標示方法


E.F? Web?

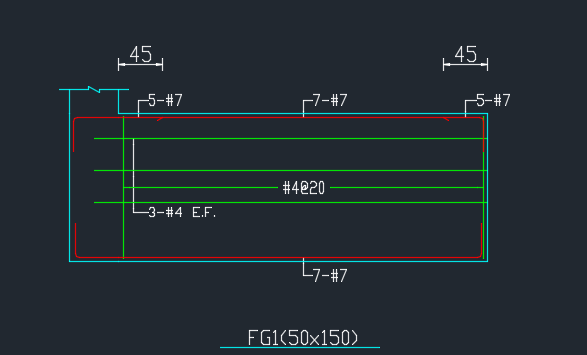

下方圖,有沒有看到三根綠色的線條?

這三條線就是樑的腰筋

3-#4 E.F. 代表 3根#4號鋼筋。E.F.代表each face 就是兩面的意思。

腰筋的表示法,除了 3-#4 E.F

也可以標示成 Web:2*3-#4

Web是腰鋼筋的意思,2*3-#4 就是兩側各配置3根#4號鋼筋,合計6根鋼筋

有的時候,拿到的圖既沒標示EF、也沒有標示Web

此時要看他標示的位置

如上圖

2-#3 清楚指向中間腰筋線條

共有五條線

所以上圖的意思就等於Web: 2*5-#3

E.W.? Elev?

其他相關容易混淆的縮寫還有

E.W. (Each way) 每一向

Elev. (Elevation) 高程

B.F. (Both face) 雙向

#樑 #配筋圖
