使用電腦軟體 繪製牆撿料圖(二)


今天要來示範,如何用電腦軟體,繪製牆的開孔撿料圖。

首先,你需要先了解如何繪製牆的平面式撿料圖,

參考這篇《使用電腦軟體-繪製牆撿料圖(一)》

基本步驟和繪製牆的平面式撿料圖一模一樣,只是在清圖階段,我們要多一個步驟,就是填上開孔資料。

例如,一個開孔,D2,其門窗表資訊如下:

接著在平面圖上D2的開孔地方,我們要填入"開孔高度/台度"

這個例子開孔高度=門高=220;台度=0,所以填入"220/0"

剩下步驟和繪製平面時一樣,點選下拉式選單,選取"繪製牆撿料圖"。接著,電腦會自動繪製平面和立面撿料圖。

繪製完畢的平面撿料圖如下。平面式牆撿料圖已繪製完成,而開孔的話電腦會自動編碼。

並且在圖面左上角,繪製該開孔的立面圖,如下:

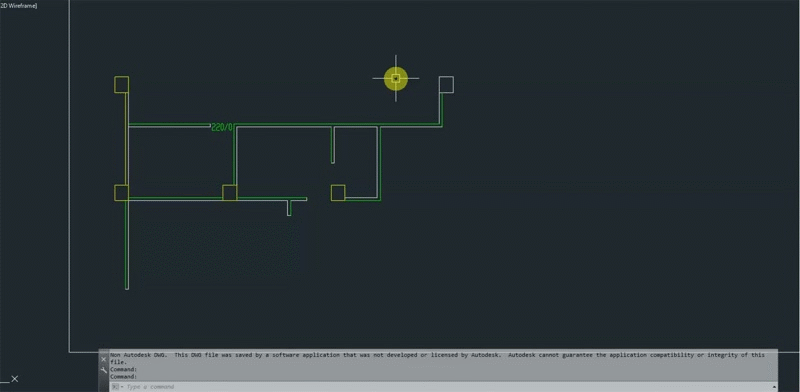

觀看整體操作流程(自動重複撥放):

後續按下拉式選單「繪製料單」即可產生牆料單。

#電腦撿料 #牆
