一次看懂樑配筋

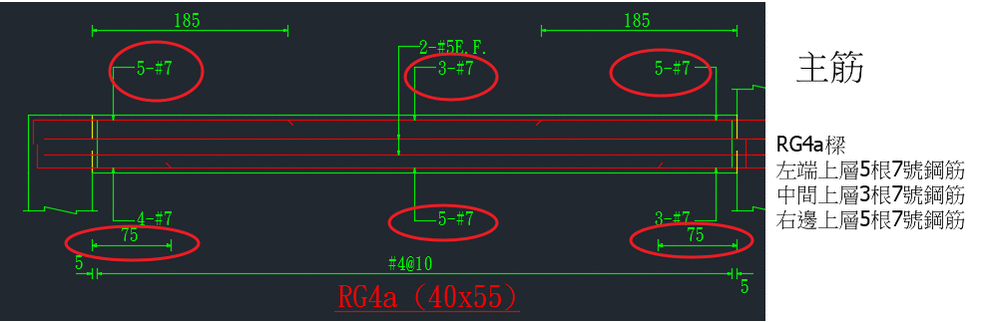

在先前的文章中有提過樑配筋圖的意義

如果上圖內容不熟悉的話,請先複習一下:如何繪製樑撿料圖(三)看懂樑配筋

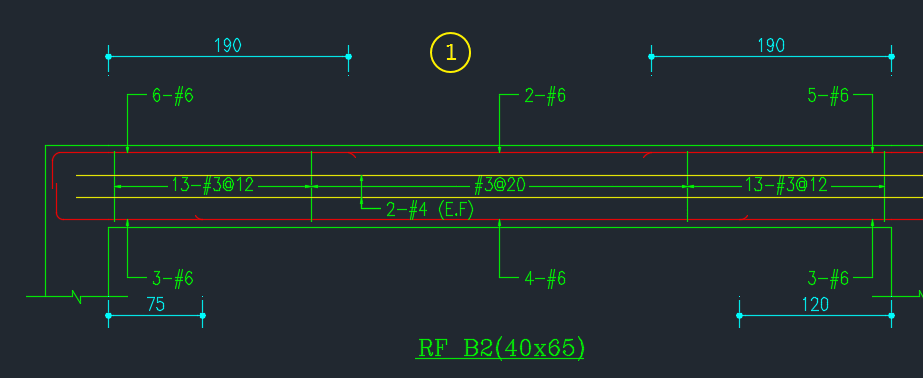

斷點標示

有時候斷點不會用數字標示,而用Ln代替;或者完全不標示。這時使用者應參考標準圖。

常見的樑配筋圖

1.這是地樑配筋圖 (樑編號F開頭)

2.依照不同的技師,也有不同的畫法。這根樑箍筋標示在下方,沒有設計繫筋

3. 一台四根連通的樑

4.短小精簡的畫法

5.偶爾會有的斜樑,用在斜屋頂

6.同一台有高低差的樑,關於高程將在下一篇文章中介紹

常見的樑編號

最後介紹一些工程圖常見樑編號:

FG:F開頭的樑就是基礎樑

1G:一樓樑

PG:P開頭的樑通常位於屋頂層

要分辯大小樑最簡單的方法就是看編號,樑編號的英文如果全部大寫,通常代表大樑,小寫則通常代表小樑。

#樑 #配筋圖
